カラーボックスに扉や蓋を後付け!穴あけ接着剤不要「はさんで蝶番」

はさんで蝶番 (蝶タイプ/スクエアタイプ)

よくあるカラーボックスも扉・蓋付きの豪華なカラーボックスに大変身!穴あけ不要の簡単蝶番「はさんで蝶番」シリーズ!

製品紹介動画

※拡大する際は、右下のボタンを押してください。

製品の特長

はさみこむだけの簡単取付!ひと手間でカラーボックスが豪華に変身

難しい作業なし。お手持ちのカラーボックスと板材に蝶番を差し込むだけ!簡単取付けなので、使用中のカラーボックスに扉や蓋を後付けすることもOK。ベニヤなどの木板は勿論、アクリル板にも対応可能です。
※アクリル板は穴あけ・接着剤不要で、誰でも簡単キレイに扉を取り付けることができます。

化粧ベニヤで棚の中身を隠したり、クリアのアクリル板でオリジナルショーケースを自作することも!市販のカラーボックスや1×材/2×材を使用したDIYの「見せる収納」風アレンジに最適な商品です。

形状は【蝶タイプ】と【スクエアタイプ】の2種類あります。

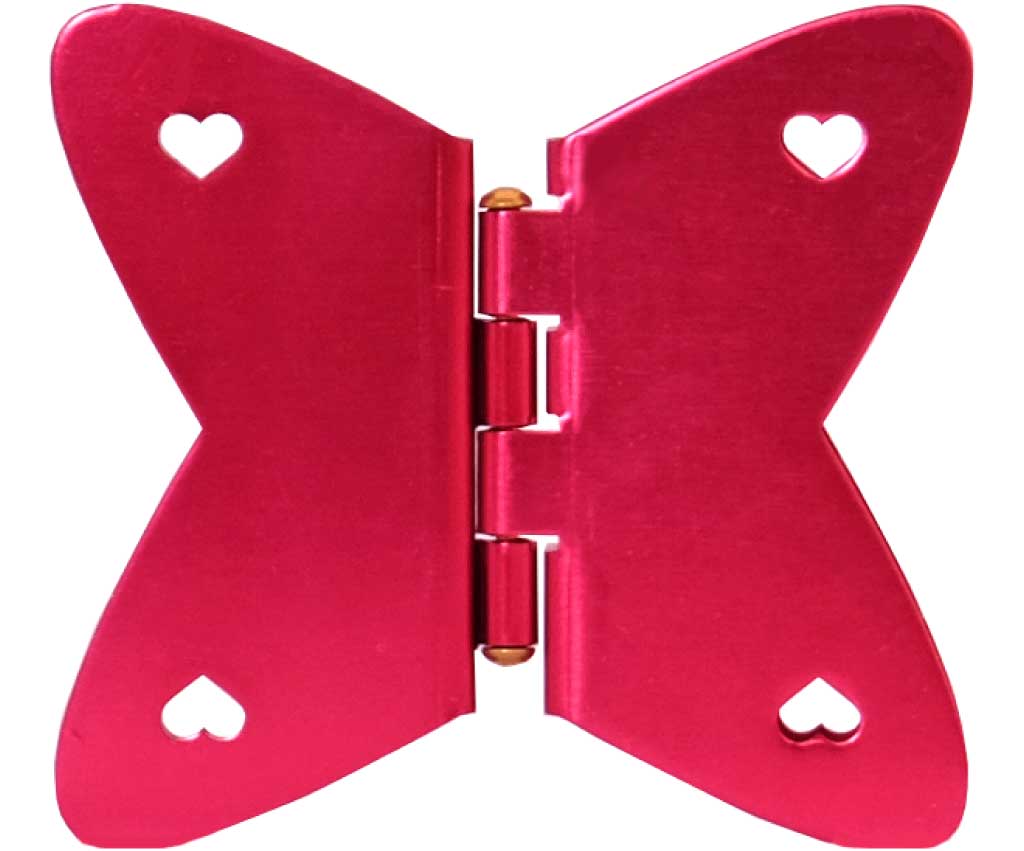

蝶タイプ

  • ・可愛らしいデザイン
  • ・様々な棚板の厚みに対応できるように3種類のサイズをご用意(カラーボックス対応サイズ有)

※蝶タイプはサイズごとにカラーが異なります。

スクエアタイプ

  • ・シンプルで親しみやすいデザイン
  • ・1×材(ワンバイ材)、2×材(ツーバイ材)でのDIY向け

製品図

材質:アルミ(金具部) 真鍮(接合部)

蝶タイプ

■ 本体金具

■ 本体金具 寸法表

サイズ板はさみ部分扉はさみ部分

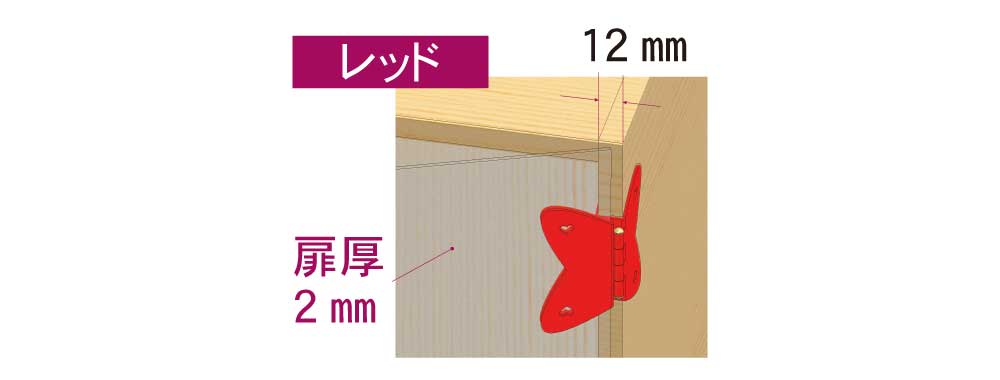

レッド12mm約13mm約2.5mm
シルバー15mm約15.5mm約2.5mm
ブロンズ18-19mm約19.5mm約2.5mm

■ サイズ表

※実際の色合いとは異なる場合がありますのでご注意ください。

スクエアタイプ

■ 本体金具

■ 本体金具 寸法表

サイズ板はさみ部分扉はさみ部分
ブラック18-19mm約19.5mm約3.6mm
ブラック38mm約38.5mm約3.6mm

■ サイズ表

※実際の色合いとは異なる場合がありますのでご注意ください。

取っ手金具(共通)

■ 取っ手金具

■ 取っ手金具 寸法表

サイズA扉はさみ部分
2mm28.5mm約2.5mm
3mm30.5mm約2.5mm

■ カラーバリエーション

サイズ対応タイプ
レッド2mm蝶タイプ
シルバー2mm蝶タイプ
ブロンズ2mm蝶タイプ
ブラック3mmスクエアタイプ

※実際の色合いとは異なる場合がありますのでご注意ください。

使い方

①蝶番を取り付ける

カラーボックスなどの取り付けたい箇所に蝶番本体の板はさみ部分を差し込みます。

扉板を取り付ける

本体の反対側に、扉板を差し込みます。
※扉には、蝶タイプ:2mm厚/スクエアタイプ:3mm厚の板をご使用ください。

付属のイモネジでよりしっかり固定が出来ます。

③取っ手を取り付ける

扉板の反対側へ取っ手金具を取り付けて完成です。
※下図のように棚板側へ取っ手金具だけを寄せて棚板にピッタリ合わせることで隙間を調整可能です。


★扉板のサイズ目安

板サイズは取り付けたい棚の幅から下記の通り縮めたサイズの板をご使用ください。

種類対応厚縮めるサイズ
12mm約6~7mm
15mm約9~10mm
18mm約13mm
19mm約12mm
スクエア18-19mm約15~16mm
例)カラーボックスの幅が300mmで、蝶タイプ(対応厚12mm)を取り付ける場合

※アクリル板をカットする場合は、市販のアクリル板用カッターをご使用ください。(サイズのご指定が可能な店舗もございます)

製品形態

★蝶タイプ

商品コード 種類容器入数標準価格JANコード
4920125-
K-CBR212-02はさんで蝶番

対応厚 12mm
扉厚 2mm
ブリスター本体金具×2
(固定ネジ付属)

専用レンチ×1
¥1,250081011
K-CBS215-02※はさんで蝶番

対応厚 15mm
扉厚 2mm
ブリスター本体金具×2
(固定ネジ付属)

専用レンチ×1
¥1,300081028
K-CTSR02-01※はさんで蝶番

対応厚18-19mm
扉厚 2mm
ブリスター本体金具×2
(固定ネジ付属)

専用レンチ×1
¥1,360081035
K-CTSR02-01はさんで蝶番
専用取っ手金具

扉厚 2mm
レッド
ブリスター1¥400082018
K-CTSS02-01※はさんで蝶番
専用取っ手金具

扉厚 2mm
シルバー
ブリスター1¥400082025
K-CTSG02-01はさんで蝶番
スクエアタイプ
専用取っ手

扉厚 2mm
ブロンズ
ブリスター1¥400082032

※こちらの商品は現在販売を停止しております。詳細はこちら

★スクエアタイプ

商品コード 種類容器入数標準価格JANコード
4920125-
K-CSK318-02はさんで蝶番
スクエアタイプ

対応厚 18-19mm
扉厚 3mm
ブリスター本体金具×2
(固定ネジ付属)

専用レンチ×1
¥1,360081134
K-CSK338-02はさんで蝶番
スクエアタイプ

対応厚 38mm
扉厚 3mm
ブリスター本体金具×2
(固定ネジ付属)

専用レンチ×1
¥1,500081141
K-CTSK03-01はさんで蝶番
スクエアタイプ
専用取っ手

扉厚 3mm
ブラック
ブリスター1¥400082124

※価格は全て税抜き表示となります
